影響13X分子篩抗壓強度的因素有哪些？分子篩的抗壓強度如何？膠擬薄水鋁石及膠溶劑會起著哪方面的作用？現在化學工業的發展中，企業很大程度上依賴于催化劑的開發。同時催化劑的成型方法和工藝不同，使催化劑具有不同的使用效果。江西凱萊化工為您介紹影響13X分子篩效果的因素。

　　一、擬薄水鋁石及硝酸對13X分子篩抗壓強度的影響

　　分子篩廠家的工程師，經過大量的實踐實驗，采用將分子篩及擬薄水鋁石按比例進行測試。

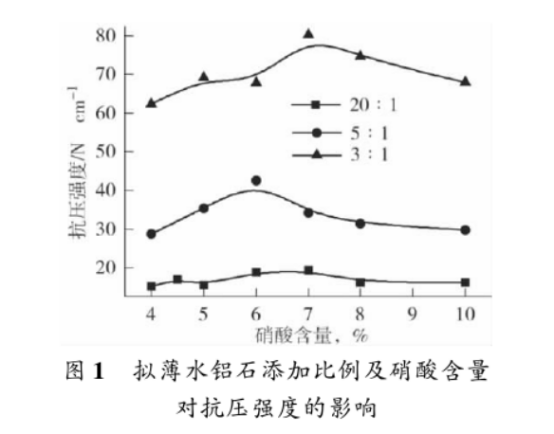

　　例：Y分子篩:擬薄水鋁石，規格分別為20：1，5：1和3：1,硝酸含量4%-10%,考察擬薄水鋁石添加比例及硝酸含量對抗壓強度的影響,結果見圖1。

　　通過多項實驗表明，13X分子篩抗壓強度，是隨著擬薄水鋁石添加比例的增加而提gao,隨著硝酸含量的增加而先提gao后下降。

　　二、膠溶劑對13X分子篩抗壓強度的影響

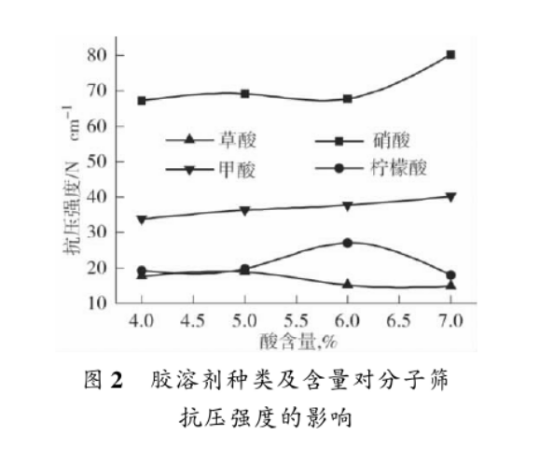

　　此時，也按比例進行測試，分子篩：擬薄水鋁石=3：1,分別采用硝酸、檸檬酸、草酸及甲酸作為膠溶劑,質量分數分別為4%,5%,6%和7%,考察膠溶劑對分子篩抗壓強度的影響，結果見下圖。

　　三、升溫速度對13X分子篩抗壓強度的影響

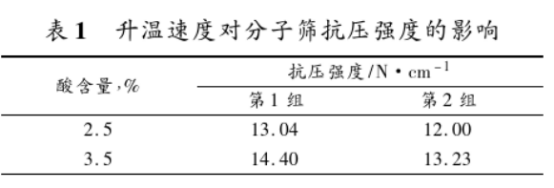

　　硝酸含量(質量分數,下同)分別為2.5%和3.5%,m，分子篩：擬薄水鋁石=201,成型后將分子篩分為2組,第1組在干燥和焙燒時控制升溫速度,均為100/h,第2組則不受限制,考察升溫速度對分子篩抗壓強度的影響,結果見表1。

　　在同樣操作條件下,第1組比第2組抗壓強度高。由此可見,升溫速度對分子篩成型后的抗壓強度有一定影響,升溫速度過快時，孔會出現分布不均勻現象，如果焙燒時間長,會導致13X分子篩小孔燒解,匯聚成大孔,孔徑變大,從而抗壓強度下降。表1升溫速度對分子篩抗壓強度的影響

　　四、水粉比對13X分子篩抗壓強度的影響

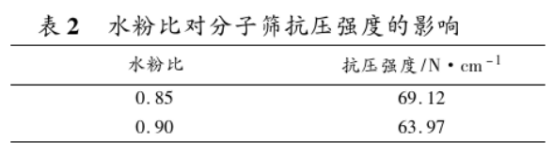

　　硝酸含量為5%，分子篩：擬薄水鋁石=3：1，將分子篩分為2組，成型時采用不同的水粉比，成型后測試抗壓強度，結果見表2.

　　通過實驗表明，當水粉比較大時,成型后的13X分子篩抗壓強度有所下降,而且在擠條過程中嚴重抱桿,成型物易變形、粘連,干燥后易斷裂。而水粉比適中的分子篩在擠條時不易粘連,并且干燥后不斷裂

　　通過工程師的各項表明，影響13X分子篩效果的因素，主要分：水粉比、升溫速度、擬薄水鋁石及硝酸、膠溶劑這4大因素。

　　瀏覽更多分子篩知識：

　　4A分子篩的裝填注意事項

　　13X分子篩的吸附原理

　　13x分子篩吸附水可讓氣體極速干燥

　　13X分子篩密度及詳細性能參數
