4A分子篩作為一種吸附干燥劑，使用的頻率較高，那4A分子篩堆積密度是多少。和江西凱萊來(lái)了解下分子篩的堆積密度吧，4A分子篩分球狀和條狀的。

　　4a分子篩條形直徑1.5-1.7mm，堆積密度為≥0.66g/ml，直徑3.0-3.3mm，堆積密度為≥0.66g/ml；

　　4a分子篩球形直徑1.7-2.5mm，堆積密度為≥0.7g/ml，直徑3.0-3.3mm，堆積密度為≥0.7g/ml；

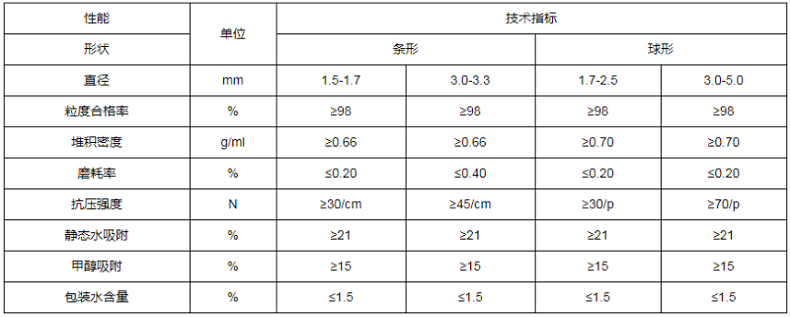

　　參數(shù)還包括粒度合格度，磨耗率，抗壓強(qiáng)度，靜態(tài)水吸附率，甲醛吸附率，包裝水含量等，詳細(xì)參數(shù)下：

　　4a分子篩可吸附水、甲醇、乙醇、硫化氫、二氧化硫、二氧化碳、乙烯、丙烯等，不吸附任何直徑大于4A的分子(包括丙烷)，對(duì)水的吸附性能優(yōu)于其他任何分子篩，是一種工業(yè)用量較大的分子篩品種.110°C對(duì)于大氣層內(nèi)的水分蒸發(fā)是可以的，但不能將分子篩中的水排出，因此，在實(shí)驗(yàn)室一般用馬福爐烘干即可活化脫水，溫度為350°C，在常壓下烘干8小時(shí)(如有真空泵，可在150°C抽氣條件下干燥).活化后的分子篩在空氣中冷卻至200°C左右(約2分鐘)，即應(yīng)立即保存在干燥機(jī)中.如有條件，在使用后再用干燥的氮?dú)獗Ｗo(hù)裝置，防空氣中再次出現(xiàn)污染物，活化后的4a分子篩在空氣中冷卻至200°C左右(約2分鐘)，即應(yīng)立即保存。

　　分子篩硅鋁比的影響

　　100以下的為低硅鋁比，100-200的為中硅鋁比。200以上的是高硅的，硅鋁比越高熱穩(wěn)定性和導(dǎo)熱性越好，酸性越弱.含鋁分子篩具有表面酸性，其酸性產(chǎn)生的原因是由于Al是三價(jià)的，而Si是四價(jià)的，所在三配位的鋁上有一對(duì)電荷，這是分子篩L酸的來(lái)源，如果為了平衡電荷，鋁上帶上羥基，則成為B酸的來(lái)源

　　分子篩的硅鋁比可以強(qiáng)烈的影響其酸性質(zhì)，就是說酸量和酸強(qiáng)度。

　　分子篩由于在合成過程中用到鈉鹽，所以形成的分子篩開始是Na型的，經(jīng)過NH4+離子交換并焙燒后就可以得到H型，H型分子篩具有大量B酸。因此硅鋁比對(duì)酸催化反應(yīng)有著決定性的影響。
